マザーボードをPCケースに取り付ける

PCケース P280 White Window
PCケース P280 White Window

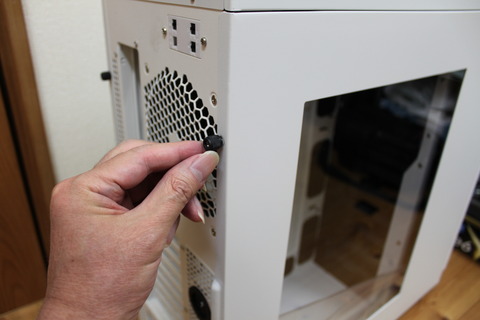

PCケースのサイドパネルのねじを外す(素手で外せます)
PCケースサイドパネルをはずす

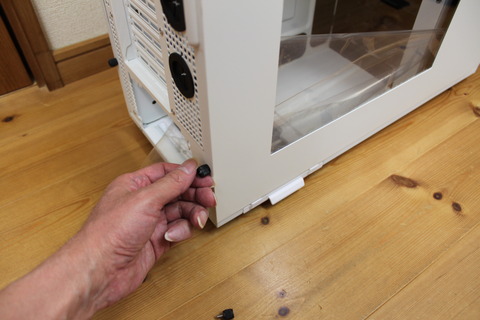

サイドパネル下のねじも同様に
PCケースサイドパネルをはずす

指でひっかけて手前にスライドさせながら外側へ引くような感じで簡単に外せます
PCケースサイドパネルをはずす

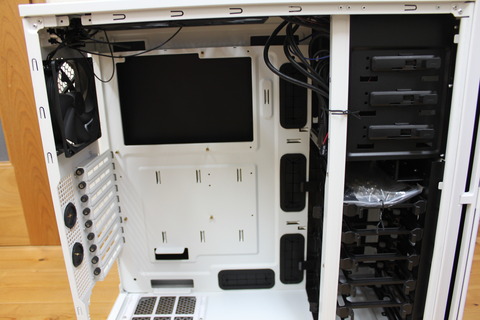

PCケースのサイドパネルが外れたところ(裏配線時、反対側のサイドパネルも外せます)
サイドパネルを外したところ

PCケース内部
PCケース P280 White Windowの中

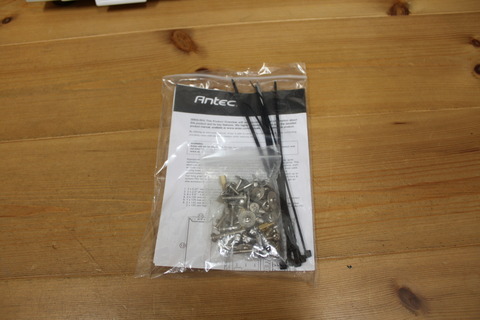

PCケース付属品ねじ類
PCケース付属ねじ類

PCケース内部配線(電源スイッチやフロントパネルからのUSBなど)
(あらかじめ接続されている内部配線ですので無理に引っ張り出さないように)
PCケース内配線けーブル

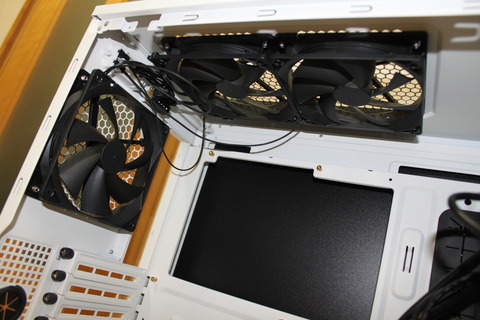

PCケース付属FAN
PCケース付属FAN

このPCケースはねじが種類別に分けられていなかったのでどのねじか何かが分かりにくくなっています
PCケース付属ねじ

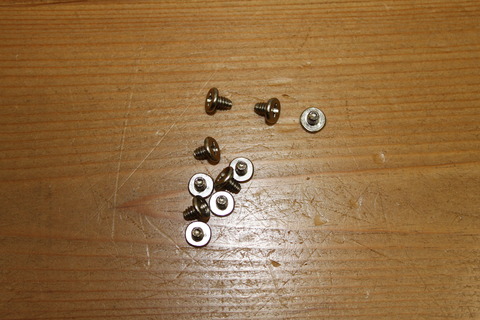

マザーボードを取り付けるねじはこれです
ケース内にマザーボードを固定するねじ

このケースはスペーサー(Standoff)はあらかじめPCケース内に取り付けてありました。
スペーサーはマザーボードのサイズにあわせてケースに取り付けます
今回のマザーボードの場合ATXのマザーボードにあわせてスペーサーのねじを締めていきます
ケースに取り付けたスペーサーの上にマザーボードのねじ穴を合わせて置くことになります。

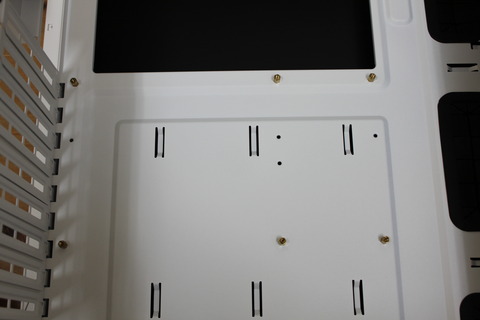

スペーサー(Standoff)取り付けられています

スペーサーの上にマザーボードのねじ穴に合わせて置いたところ
でもその前にバックパネルを取り付けるのをお忘れなく
ケース内にマザーボードを置いた状態

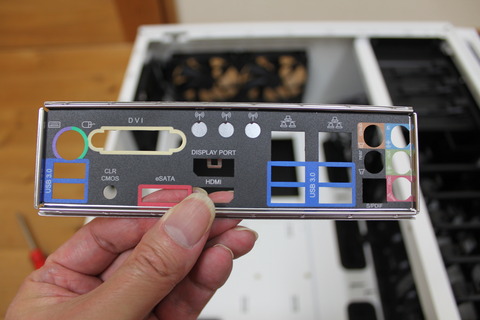

マザーボード付属のバックパネルです。これを先にはめ込みます。
マザーボード付属バックパネル

バックパネルをPCケースにバカッとはめ込みます。
バックパネルをはめ込みます

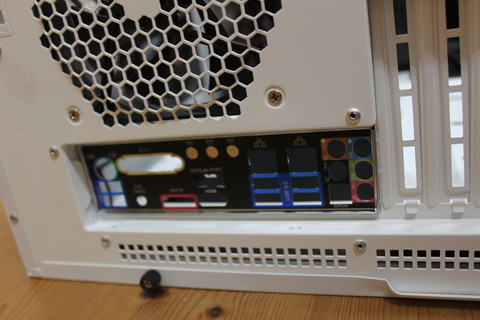

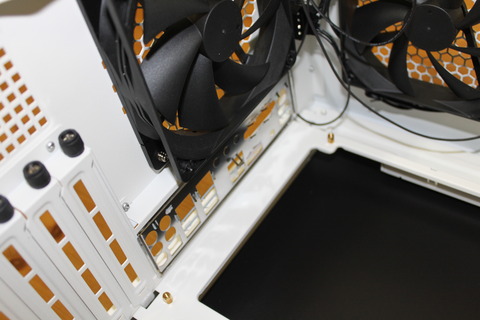

外側からバックパネルがはめ込まれた様子
PCケース外側からバックパネルがはまったところ

マザーボードをバックパネルの穴に合わせてはめ込みながら、スペーサーの上に設置します
マザーボードをバックパネルの穴に合わせてはめ込み

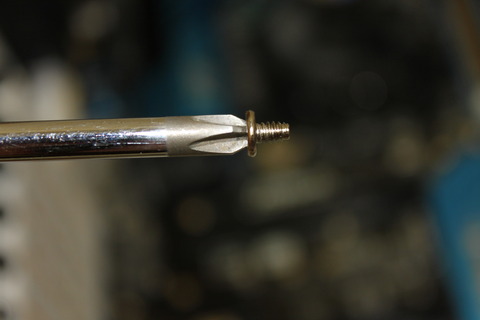

マグネット式のドライバーが便利です。
マグネット付きのドライバーで作業

順番にねじを締めていきます。
ねじを順番に締める

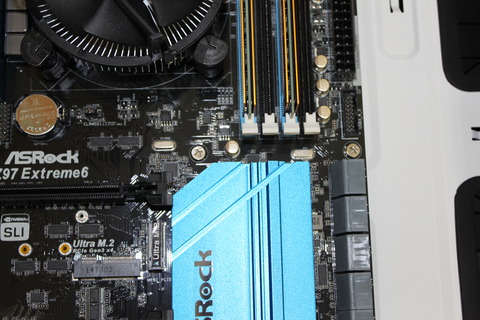

ねじを締めてマザーボードを固定します。
ねじが締まったところ

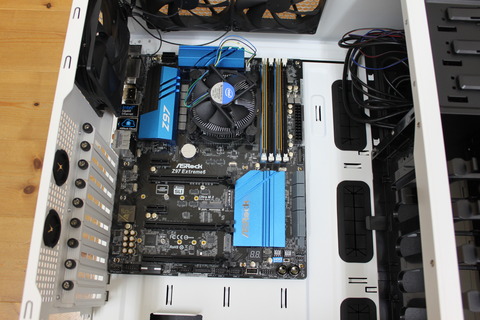

すべてのねじを締め終わったところ
ねじが締まったところ

これでPCケースにマザーボードの取り付け完了です。
