ブルーレイドライブ(DVDドライブ)をPCケースに取り付ける

パイオニア ブルーレイドライブ BDR-209BK/WS
BDR-209BK/WS

まずはこのPCケース(P280 White Window)のフロントパネルを外します
フロントパネルを開けるためにPCケース正面から右側のサイドパネルを外しておきます。

PCケース右側のサイドパネルが外れたところ(裏配線も可能です)
これでフロントパネルのねじとツメを外すことができます。
PCケース正面から右側のサイドパネルを開けたところ

フロントパネル4箇所のねじを順番に外します。
フロントパネルのねじを外す


PCケースフロントパネルのツメを押し出して外していきます(6箇所)
PCケースフロントパネルを開けるためにツメを外す

ツメを全部外していきます。
PCケースフロントパネルのツメを順に外す

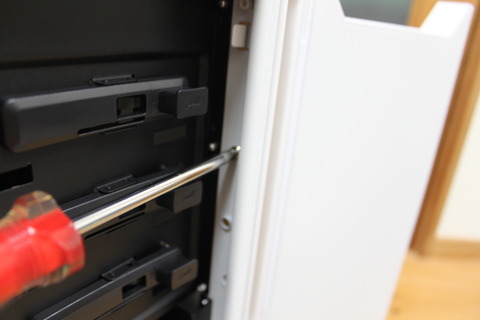

順番にツメを押し出して外しながらフロントパネルを引き出します

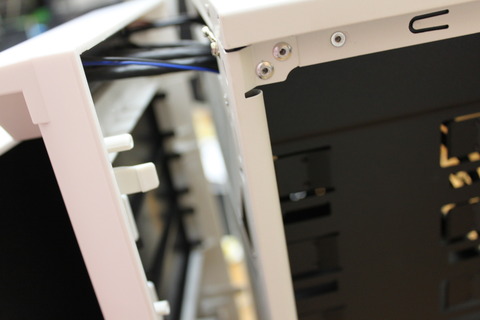

PCケースフロントパネルのツメを外しながらフロントパネルを前面に

こういう具合にフロントパネルが外れます。配線があらかじめされているので
力を入れすぎて引っ張り出しすぎないように注意が必要です。
PCケースフロントパネルが外れたところ

内側の5インチベイの蓋を取り除きます。
5インチベイの蓋を外す

取り除いた蓋はもう必要ありません。
5インチベイの蓋を外したところ

フロントパネル側の5インチベイの蓋も取り除きます。
フロントパネル側の5インチベイの蓋も外します

取り除いた蓋はもう必要ありません。
フロントパネル側の5インチベイの蓋も外したところ

これで5インチベイにドライブが収められますのでフロントパネルを元通りはめ込みます
その後ブルーレイドライブを押し込んで取り付けます。
ブルーレイドライブを5インチベイに取り付け

これでブルーレイドライブをPCケースに取り付け完了です。
配線は後で
5インチベイにブルーレイドライブが収まったところ
