各種配線していきます。
すべてのパーツを順番に配線していきます。どこに何をつなげばいいかはマザーボード説明書に合わせて。

マザーボード : ASRock Z97 Extreme6
電源 : シルバーストーン SST-ST85F-GS
ハードディスク : ウェスタンデジタル 2.0TB WD20EZRX
ブルーレイドライブ : パイオニア BDR-209BK/WS
PCケース : ANTEC P280 White Window

電源とマザーボード(電源付属 メイン電源 24/20ピンマザーボードコネクタケーブル ATXPWR1)
電源とマザーボード(電源付属 CPU 8/4ピンEPS/ATX12Vコネクタケーブル ATX12V1)
電源とハードディスク(電源付属 SATA電源コネクタケーブル)
電源とブルーレイドライブ(電源付属 SATA電源コネクタケーブル)
電源とPCケースFAN(電源付属 4ピン周辺用コネクタケーブルペリフェラル)
マザーボードとブルーレイドライブ(マザーボード付属 SATAケーブル)
マザーボードとハードディスク(マザーボード付属 SATAケーブル)
マザーボードとUSB3.0(PCケースフロントパネルからの)
マザーボードとHD-AUDIO用ケーブル(PCケースフロントパネルからの)
マザーボードとUSB(PCケースフロントパネルからの)
マザーボードとRESET SWケーブル(PCケースフロントパネルからの)
マザーボードとPOWER SWケーブル(PCケースフロントパネルからの)
マザーボードとLED用ケーブル類各種(PCケースフロントパネルからの)

電源付属 メイン電源 24/20ピンマザーボードコネクタケーブル
メイン電源 24/20ピンマザーボードコネクタケーブル

電源のメイン電源用コネクタへ24/20ピンマザーボードコネクタケーブルを接続
電源のメイン電源用コネクタへ接続

電源からのメイン電源ケーブルをケースの裏側へ出して上からまた戻します(裏配線)
裏配線は好みでケースやケーブルによっていろいろやり方がありますので適当に
動作確認したらもう少しきれいに配線し直すかもしれません。
メイン電源ケーブルをケースの裏側へ

PCケース裏側から上側へマザーボードメイン電源コネクタ近くへ
PCケース裏側からマザーボードメイン電源コネクタへ

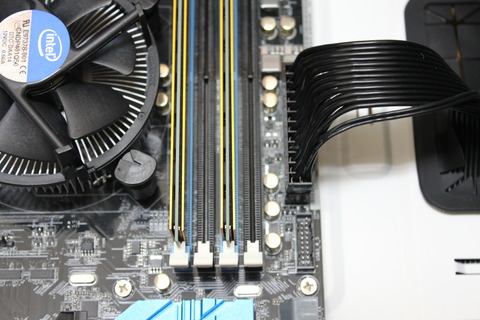

マザーボードATXPWR1へメイン電源ケーブルを接続
マザーボードATXPWR1へメイン電源ケーブルを接続

電源付属 CPU 8/4ピンEPS/ATX12Vコネクタケーブル電源に接続しこれも裏側へ
CPU用8/4ピンEPS/ATX12Vコネクタケーブル

電源からPCケース裏側へ
電源からPCケース裏側へ

ケーブルの長さが足りないので別途購入していた延長ケーブルで延長
(アイネックス EPS12V用電源延長ケーブル)

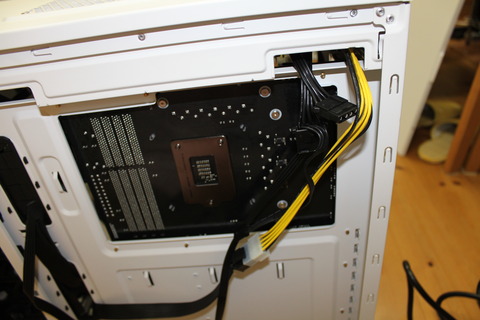

EPS/ATX12Vケーブルを延長します

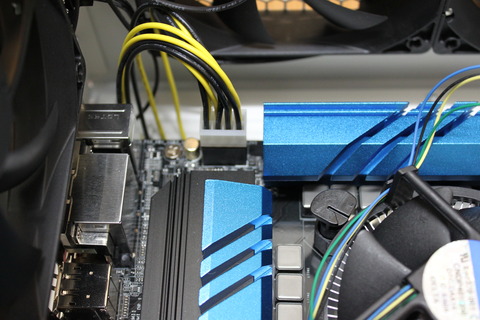

PCケース裏側上部よりCPU 8/4ピンEPS/ATX12VコネクタケーブルをマザーボードATX12V1へ接続
PCケース裏側上部よりATX12V1へ接続

ちょっと角度を変えてこんな感じで接続
8/4ピンEPS/ATX12Vコネクタケーブルを接続完了

電源付属 SATA電源コネクタケーブルを電源からハードディスクへSATA電源ケーブル

電源からハードディスクへSATA電源ケーブルを接続
電源からハードディスクへSATA電源ケーブルを接続

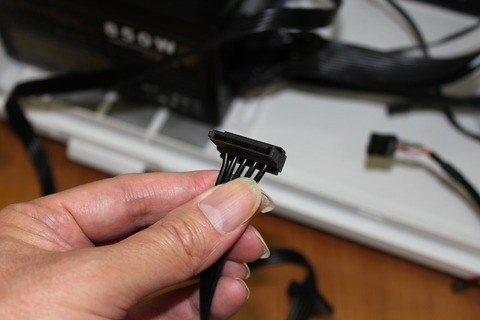

さらに電源付属 SATA電源コネクタケーブルを電源からブルーレイドライブへ
SATA電源ケーブルをブルーレイドライブへ

電源からのSATA電源ケーブルをブルーレイドライブに接続
SATA電源ケーブルをブルーレイドライブに接続

電源付属 4ピン周辺用コネクタケーブルペリフェラルを電源からPCケースFANへ
電源からPCケースFANへペリフェラル電源ケーブル

裏から上部へペリフェラル電源ケーブルをPCケースFANへ接続
ペリフェラル電源ケーブルをPCケースFANへ接続

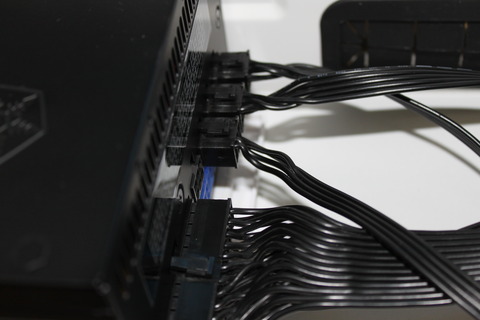

電源部配線
電源部配線

裏側はこんな感じ
PCケース裏側配線

マザーボード付属 SATAケーブル
これをハードディスクとブルーレイドライブに使用します
マザーボード付属SATAケーブル

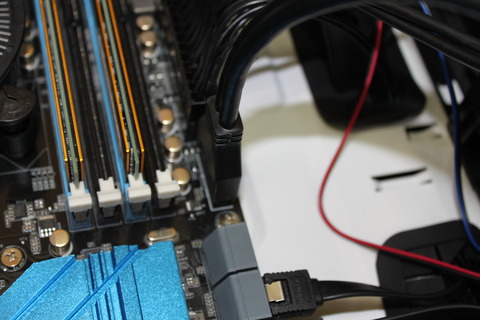

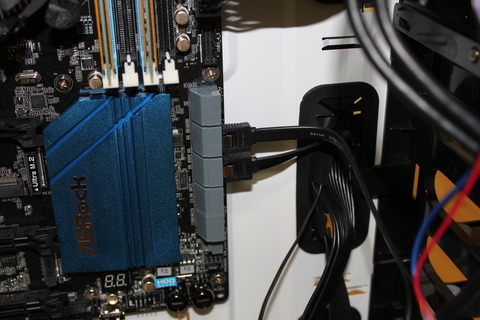

マザーボードSATA0へSATAケーブルを接続
ここからハードディスクへ接続します。
マザーボードSATA0からハードディスクへSATAケーブル

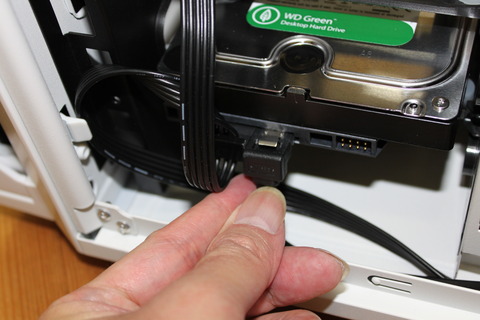

マザーボードからのSATAケーブルをハードディスクへ接続
マザーボードからのSATAケーブルをハードディスクへ接続

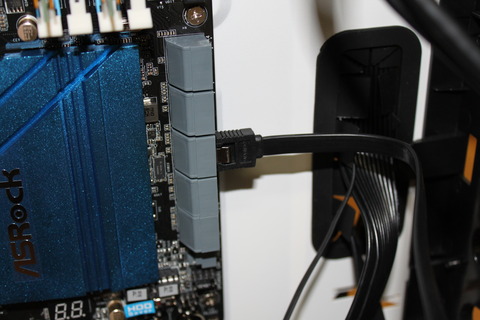

今度はブルーレイドライブ用にマザーボードSATAA1(ASMEDIA)へSATAケーブルを接続
(後でマザーボードのSATA2(INTEL)へ後で好みで変更してます)
マザーボードSATAからブルーレイドライブSATAへ

マザーボードからブルーレイドライブへSATAケーブルを接続
マザーボードからブルーレイドライブへSATAケーブルを接続

PCケースフロントパネルから来てるUSB3.0をマザーボードへ
PCケースフロントパネルからのUSB3.0ケーブルをマザーボードへ

マザーボードUSB3.0へ接続
マザーボードUSB3.0へ接続

PCケースフロントパネルから来てるHD-AUDIOをマザーボードへ
PCケースフロントパネルからのHD-AUDIOケーブルをマザーボードへ

マザーボードHD_AUDIO1へ接続
PCケースフロントパネルからHD_AUDIO1へ

PCケースフロントパネルから来てるUSBをマザーボードへ
PCケースフロントパネルからのUSBケーブルをマザーボードへ

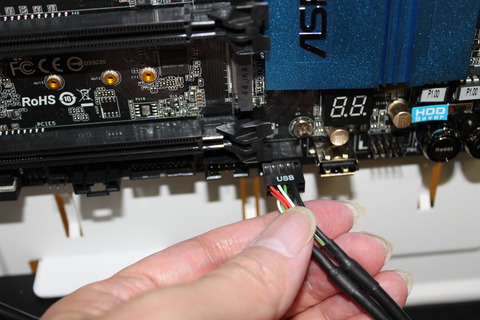

マザーボードUSB2_3へ接続
マザーボードUSBへ接続

PCケースフロントパネルから来てるのSW類LED類関連ケーブル
PCケースフロントパネルからのSW類LED類関連ケーブル

フロントパネルから来てるSW類LED類関連ケーブルをマザーボードPANEL1へ接続
マザーボードにQ-Connector(変換アダプター)が付属していなかったので直接接続
マザーボード説明書を見ながら方向や位置を確認しながらそれぞれ差し込む。
マザーボードPANEL1へ接続

これでとりあえず配線完了です。(動作確認したらでもう少しきれいに配線し直したいと)
配線後PCケース内
