PCケースにマザーボードを取り付け作業
このPCケースにはあらかじめスペーサーが付いてるのでこのまま
(スペーサが付いていない場合、スペーサを取り付け作業から)
PCケースにマザーボードを取り付ける

マザーボードを入れる前にバックパネルをPCケースに取り付ける
マザーボード付属のバックパネル。
バックパネルを取り付ける

きっちりはめ込みます。はめ込みが中途半端だとマザーボードが入らないので
バックパネルをはめ込む


マザーボードのIOパネルをバックパネルに合わせつつ
スペーサのネジの位置に合わせてマザーボードをPCケースに入れる。
スペーサーのネジ穴に合わせてマザーボードを置く

スペーサのネジ穴に合わせて各箇所ネジを締めてマザーボードを固定する。
ネジでマザーボードを固定する


次に電源をPCケースに取り付ける
電源をPCケースに取り付ける

電源をネジで固定する。
ネジで電源を固定する

電源付属のケーブルを確認
電源ケーブルを確認


各種配線(詳しくはマザーボード毎の説明書を)
配線は似たようなものなので(以前の配線の説明記事も参考に
電源とマザーボード(電源付属 メイン電源 ATX 24(20+4)ピンケーブルでATX電源コネクタATXPWR1へ)
電源とマザーボード(電源付属 CPU EPS/ATX12V 8(4+4)ピンケーブルでATX12V電源コネクター ATX12V1へ)
電源とSSD、ハードディスク(電源付属 SATA電源コネクタケーブルで)
電源とグラフィックボード(電源付属PCIE8(6+2)ピンケーブルで)
マザーボード(SATA端子)とSSD、ハードディスク(マザーボード付属 SATAケーブルで)
マザーボード(USB3.0端子)とUSB3.0(PCケースフロントパネルからの)
マザーボード(HDAUDIO端子)とHD-AUDIO用ケーブル(PCケースフロントパネルからの)
マザーボード(システムパネルヘッダーPANEL1端子)とRESET SWケーブル(PCケースフロントパネルからの)
マザーボード(システムパネルヘッダーPANEL1端子)とPOWER SWケーブル(PCケースフロントパネルからの)
マザーボード(システムパネルヘッダーPANEL1端子)とLED用ケーブル類各種(PCケースフロントパネルからの)
ケースファンのケーブルをマザーボード上のCHA_FAN1/WP、CHA_FAN2/WP CHA_FAN3/WPへ


メイン電源 ATX 24ピンをマザーボードに接続
メイン電源接続

CPU補助電源ATX12V8ピンをマザーボードに接続
CPU補助電源接続


SATAケーブルとSATA電源ケーブルをSSDへ接続
SATAケーブルとSATA電源ケーブルをSSDに接続

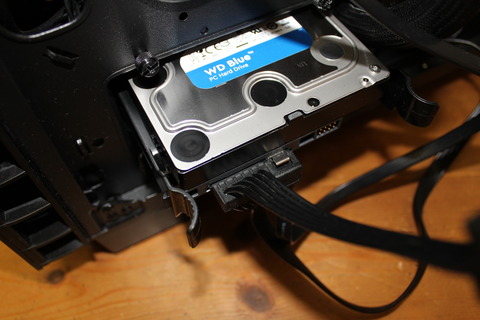

SATAケーブルとSATA電源ケーブルをハードディスクへ接続
SATAケーブルとSATA電源ケーブルをHDへ接続

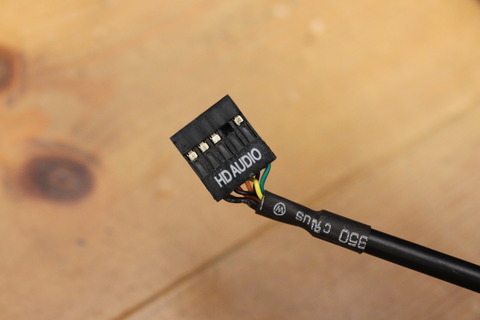

PCケースフロントパネルからきているHDAUDIOケーブルをマザーボードのHDAUDIO端子へ
PCケースからのHDAUDIOケーブルをマザーボードに接続

POWER SW、RESET SW、各種LEDケーブルをマザーボード(システムパネルヘッダーPANEL1端子)へ向きを間違えずに。(詳しくはマザーボードの説明書に)
PCケースからの各種SWケーブルをマザーボードに接続

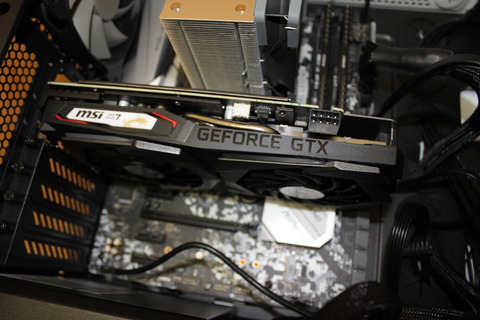

グラフィックボードも取り付け
グラフィックボードの取り付け


グラフィックボードの補助電源やPCケースフロントパネルからのUSB3.0ケーブルも接続し
とりあえず配線、動作確認出来たら後できれいに配線し直したいと。
とりあえず配線
